EcrousSFERO ECROUS DE PRECISION

Les écrous SFERO

Pour commencer, spécialisé depuis trente ans dans la distribution de tous types de roulements (standards comme spéciaux)- et notamment dans un contexte d’urgence- RBK est distributeur officiel des composants NADELLA. Zoom avec cette article sur les écous SFERO.

SFERO ECROUS DE PRECISION
Retrouvez chez RBK les écrous de précison SFERO
disponibles sous 24H. Contactez-nous dés à présent !

Gamme disponible :

  • LR de la taille 1 à 33
  • LRE de la taille 7 à 31
  • LF de la taille 1 à 20
  • LFE de la taille 7 à 2

Les avantages des écrous SFERO

PRÉCISION

  • Immobilisation précise et énergique
    en position axiale après montage des
    roulements.

SECURITÉ

  • Couple de desserrage supérieur aux
    autres techniques d’immobilisation.

ÉCONOMIE

  • Suppression du fraisage des rainures
    pour rondelles freins sur les arbres et
    de la retouche du filetage des arbres.
  • Puis la suppression de rondelles freins et des
    risques de détérioration des joints
    d’étanchéité.

RAPIDITÉ

  • De surcroît, un serrage et un blocage des écrous de réglage sans perte de précision.
  • Deuxièmement, un gain de temps par simplification du dessin, de la construction des arbres et des carters et puis des ensembles en général.

SIMPLICITÉ

  • Les écrous de réglage SFERO sont aisés à
    monter et à démonter. Ils sont réutilisables
    plusieurs fois sans perte de précision.
  • De même, l’utilisation dans des conditions difficiles
    (températures, vibrations, etc.).

Composant SFERO : LR, LRE, LF, LFE

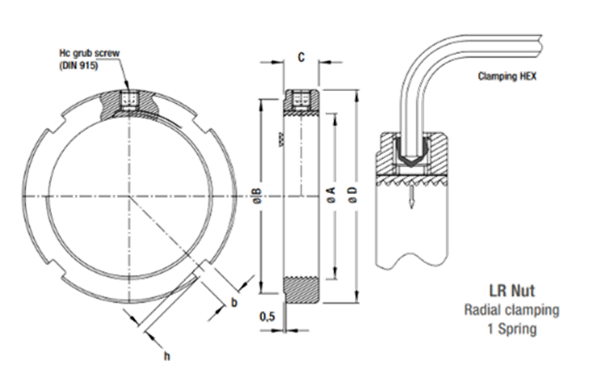

ECROU LR

Tout d’abord examinons l’écrou LR qui s’emploie partout où le blocage radial est possible.

Quant à l’effort radial, exercé par le serrage de la vis Hc, il s’applique sur la languette flexible. La surface développée des filets de la languette permet d’obtenir un blocage très puissant.

De plus, la face d’appui perpendiculaire au filetage autorise le réglage et le serrage de roulements, ainsi que d’autres éléments mécaniques imposant des tolérances précises.

SFERO ECROUS DE PRECISION LR
ECROU LRE

Mentionnons que sa réalisation avec 2 languettes opposées à 180° lui procure deux avantages par rapport au LR : Meilleur équilibrage
permettant des vitesses de rotation plus élevées.

Et c’est un couple de desserrage doublé pour un encombrement identique.

SFERO ECROUS DE PRECISION LRE
ECROU LF

D’autre part, l’écrou LF s’emploie quand le blocage radial est impossible. Il est donc particulièrement recommandé pour un blocage de pièces à l’intérieur de logement ou de chambrage profond.

L’effort axial exercé par le serrage frontal des vis est renvoyé à 90° par des coins.

Aussi, l’effort radial résultant s’applique sur la languette flexible.

Ensuite, l’effet de serrage appliqué sur la surface développée des filets de la languette permet d’obtenir un blocage puissant.

Et la face d’appui perpendiculaire au filetage autorise le réglage et le serrage des roulements ainsi que d’autres éléments mécaniques imposant des tolérances précises.

En plus des encoches, les trous situés sur la face avant servent à recevoir des piges pour la mise en place de l’écrou.

SFERO ECROUS DE PRECISION
ECROU LFE

Et enfin dans ce dernier paragraphe, sa réalisation avec 2 languettes opposées à 180° lui procure deux avantages par rapport au LF c’est à dire qu’il y a un Meilleur équilibrage
permettant des vitesses plus élevées.

C’est le couple de desserrage doublé pour un encombrement identique.

SFERO ECROUS DE PRECISION
csm_vhs-pdf-SF191EN.pdf-page1_d1efd5b4a3

Ecrous et bagues de réglage SF191EN sur le site de NADELLA

PDF – 3 Mo

ecrou-lfe25-90x200-o115
